BGA双头探针的结构设计

BGA半导体探针是用于在半导体器件测试中实现精准电气连接的关键技术组件。

BGA半导体探针的设计和结构使其成为实现高密度、高精度测试的关键工具，BGA技术本身是一种先进的芯片封装形式，它通过在芯片底部布置焊球来实现与电路板的连接，具有占地面积小、引脚数量多、电气性能优越等特点，这种封装方式不仅提高了器件的功能密度，同时也带来了测试上的挑战，因此，专为BGA封装设计的半导体探针，必须能够精确地与每一个微小的焊球进行有效接触，从而确保测试过程中信号的准确传输。

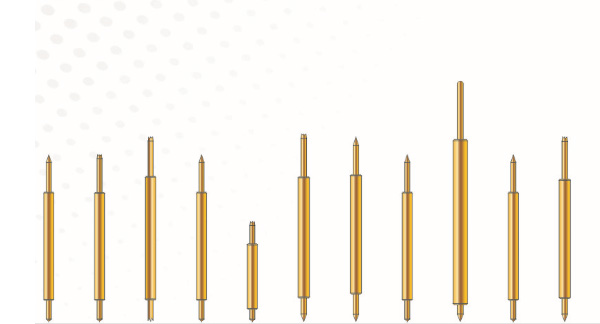

BGA半导体探针的制造材料和工艺也是保证其性能的关键。这些探针通常采用高导电性的材料制成，以确保信号传输的最大效率和最小损耗，同时，探针的设计要能够承受长时间的使用磨损，保持其形状和性能的稳定性。例如，华荣华电子科技有限公司提供的各类BGA双头探针，就采用了不同的头型设计，如尖头、圆头、爪头等，以适应不同测试场景的需求。

探针的精确度和耐用性直接影响到测试结果的准确性和可靠性。由于BGA封装的焊球间距非常小，这就要求探针的制造精度极高，以确保在测试过程中能够精确对准每一个焊球。此外，探针还需要具备足够的硬度和弹性，以便在接触焊球时既能保持足够的接触压力，又能避免对焊球造成损伤。

综上所述，BGA半导体探针是半导体测试中不可或缺的关键部件。它们通过高精度、高可靠性的设计和制造，确保了在高密度集成电路测试中信号的准确传输和电气连接的稳定性。随着半导体技术的不断进步，BGA半导体探针也将继续发展，以满足更高标准和更复杂应用的测试需求。
